Potrivit pentru radiatorul generator Cummins Producători

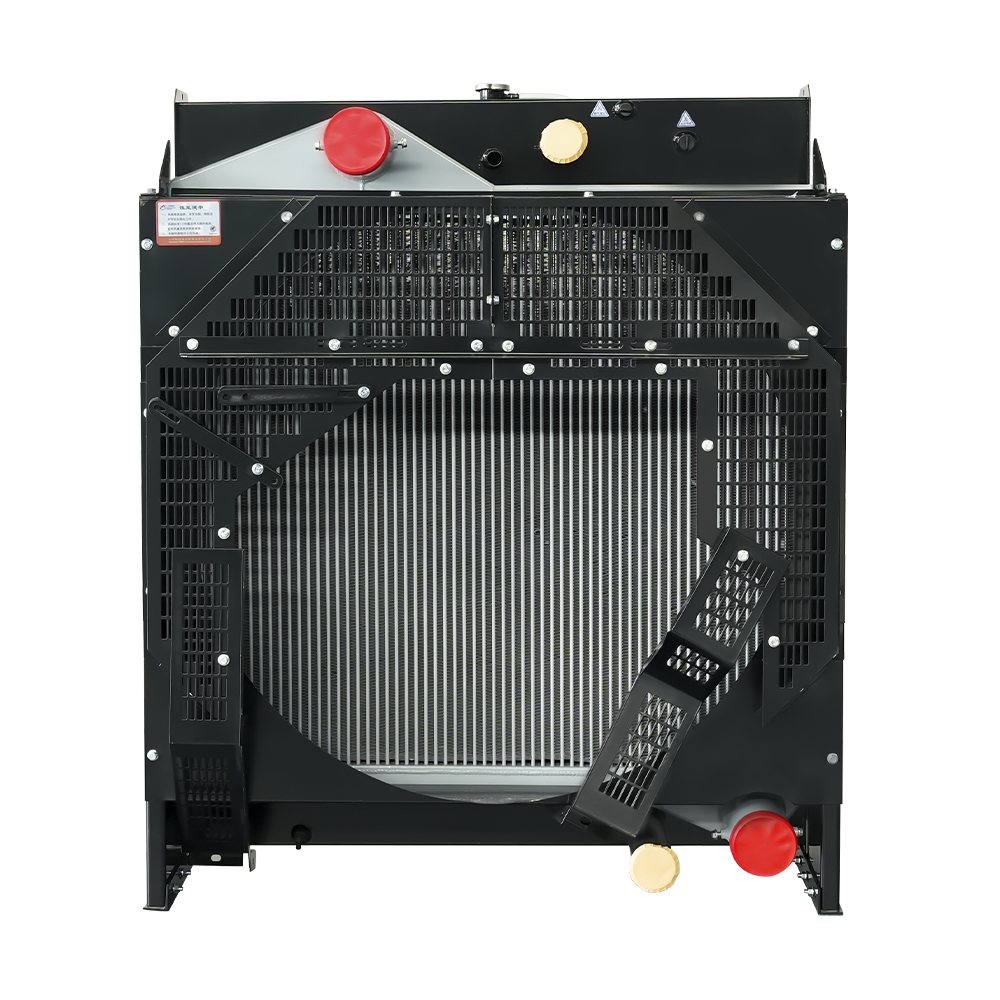

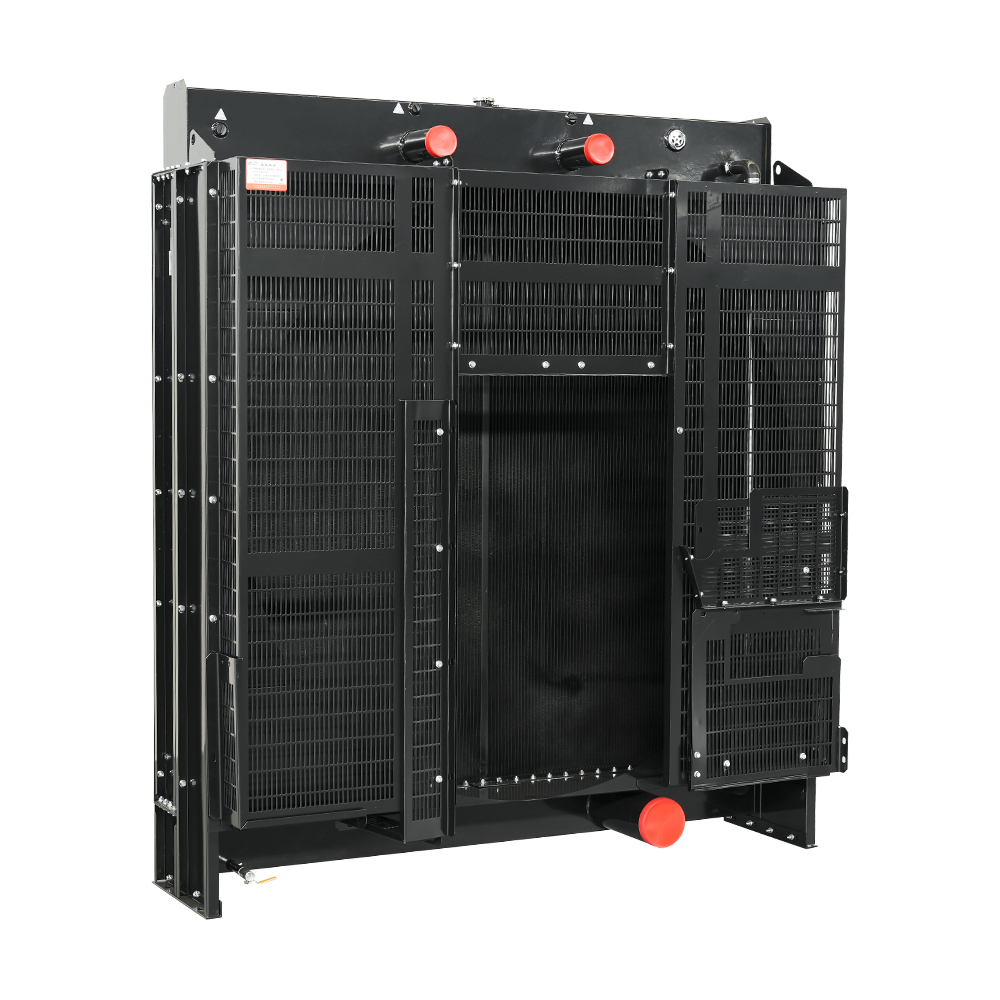

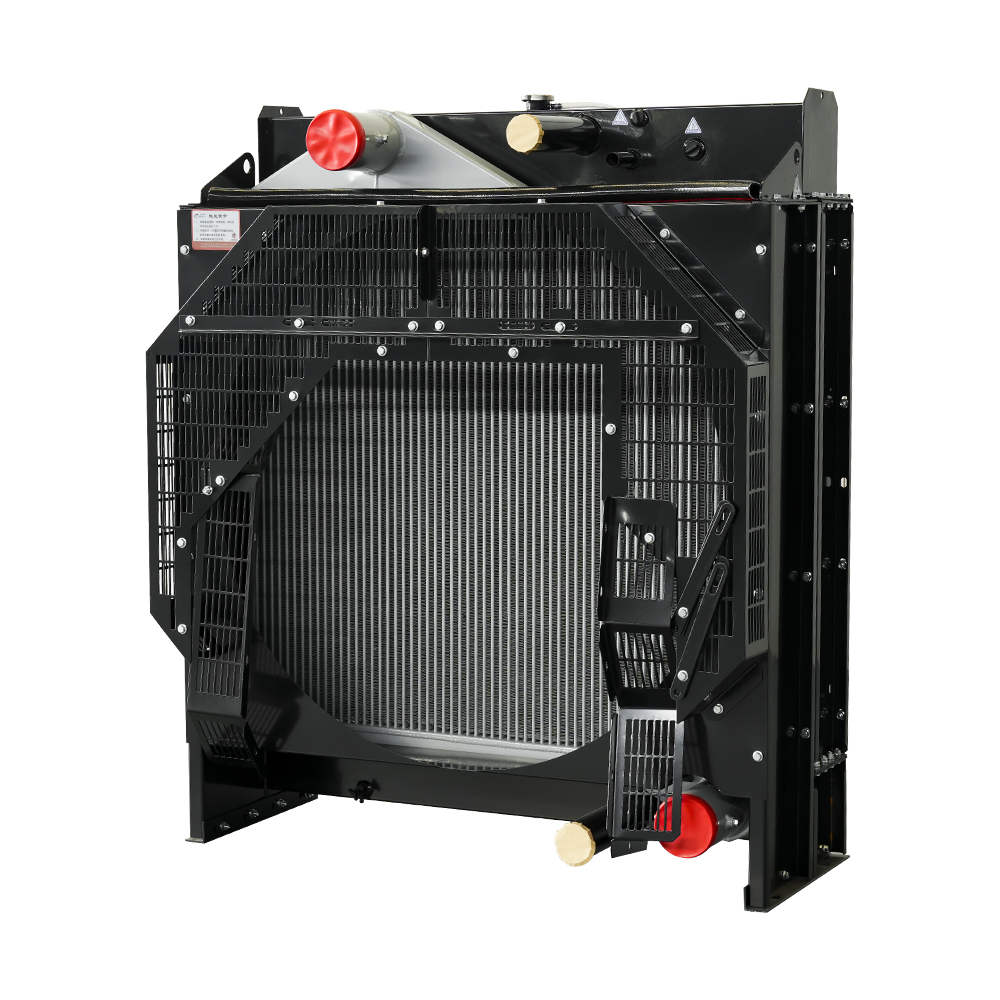

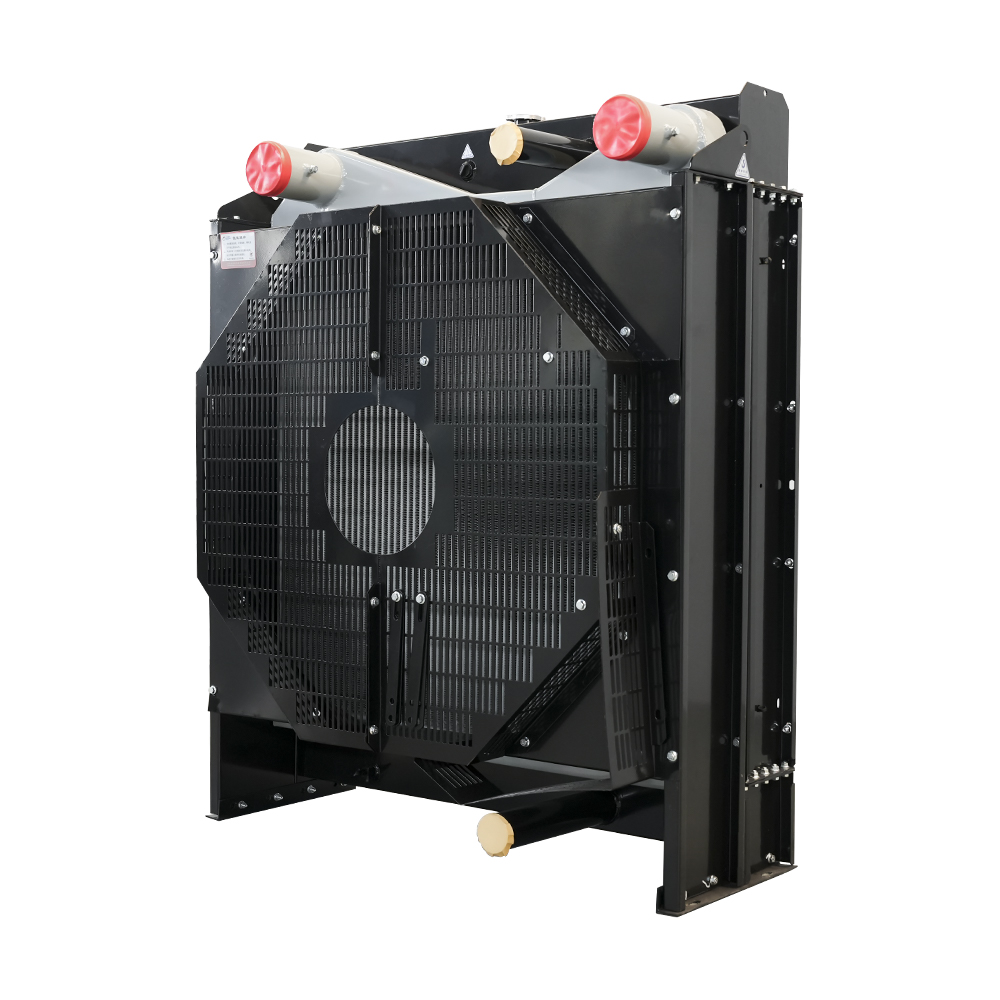

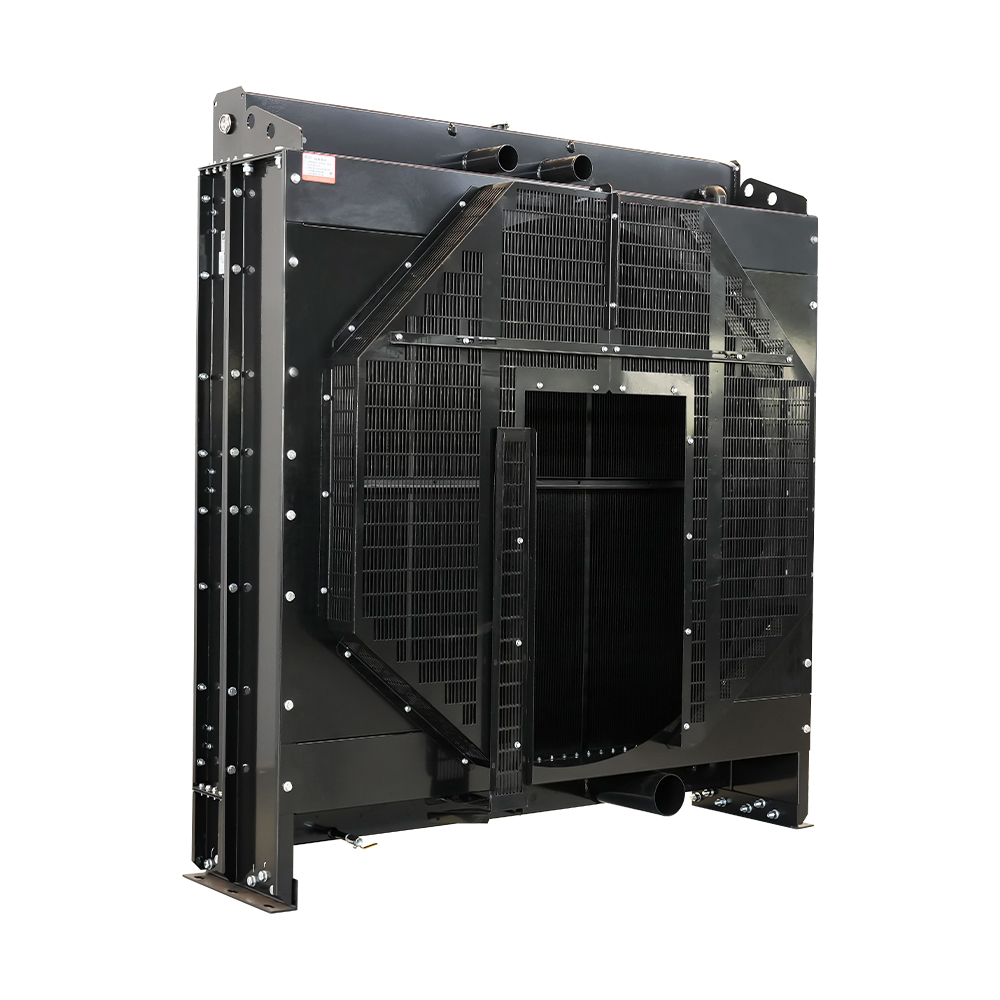

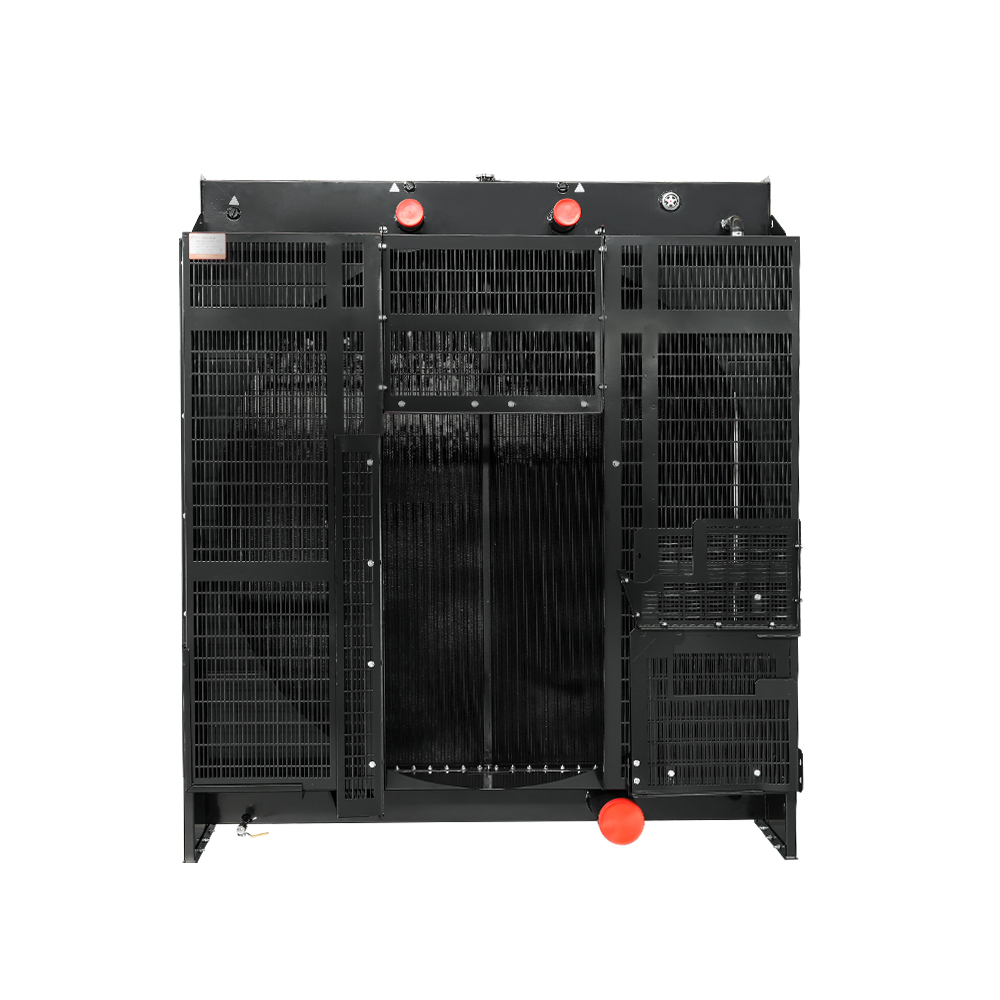

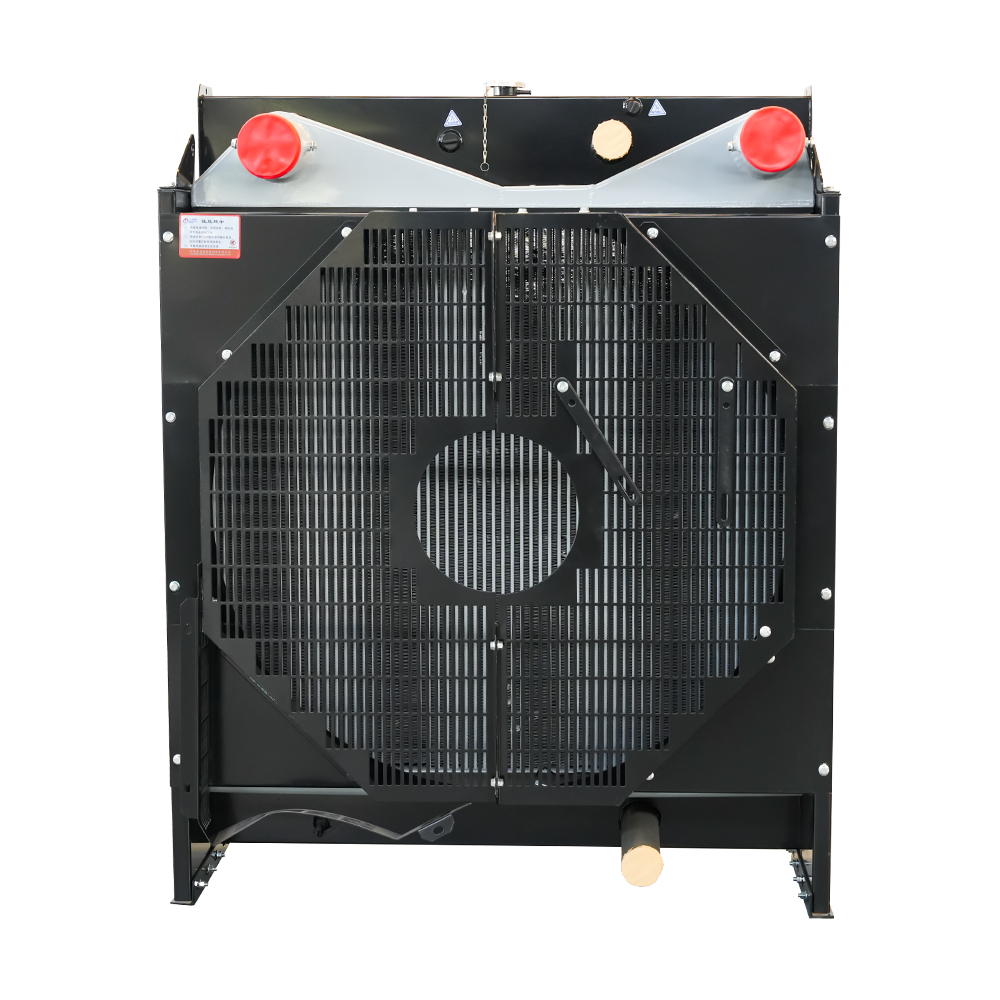

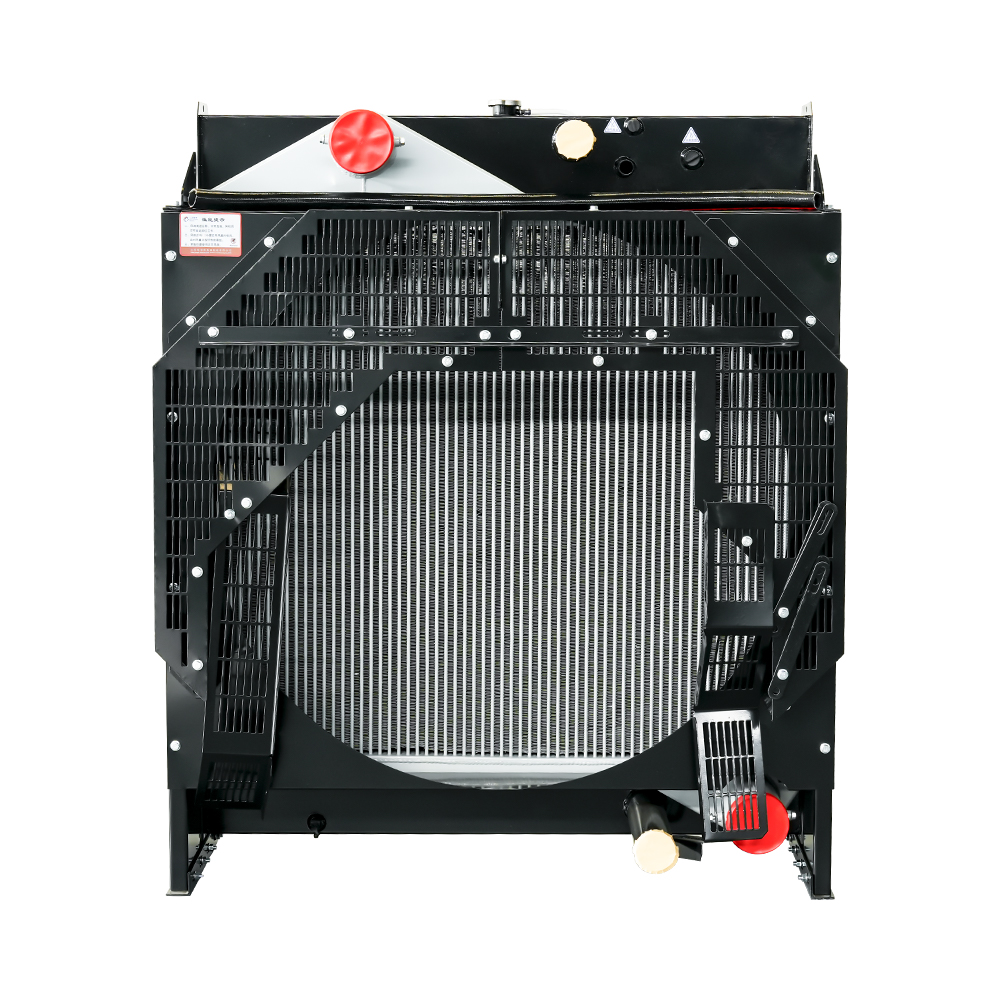

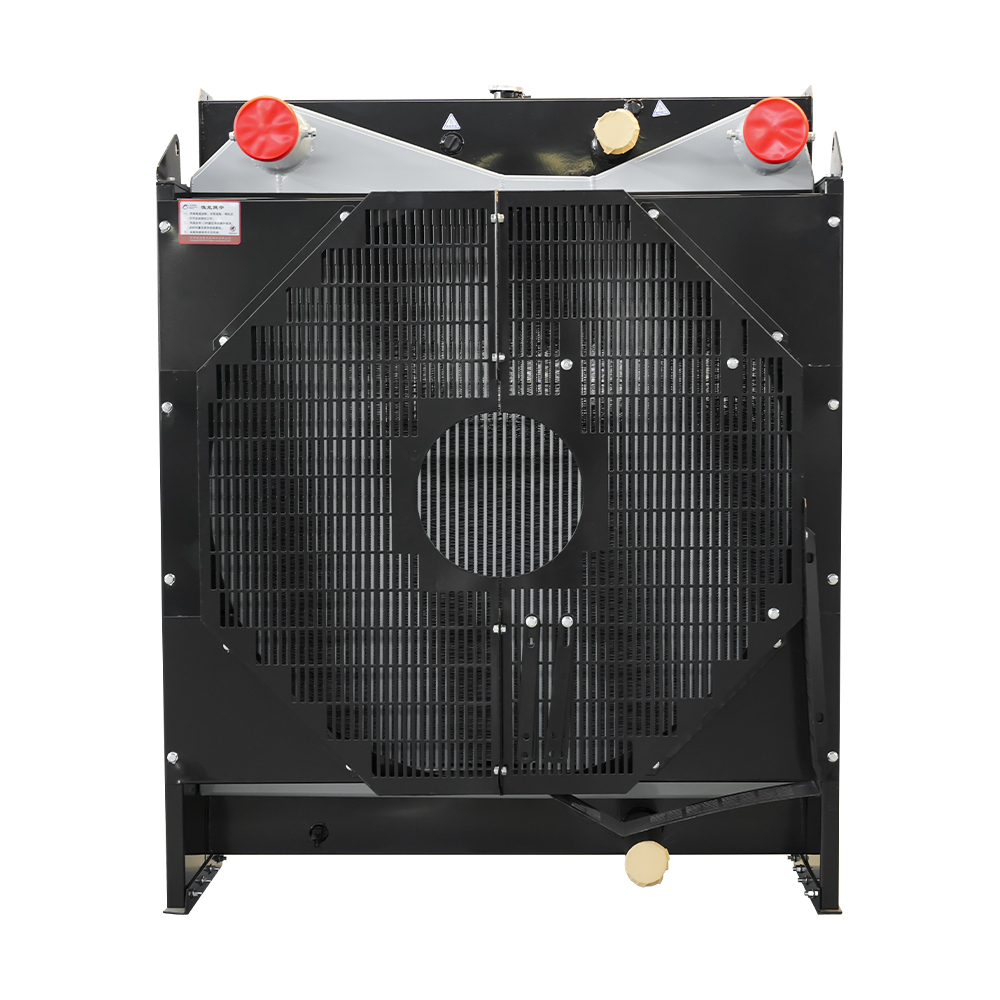

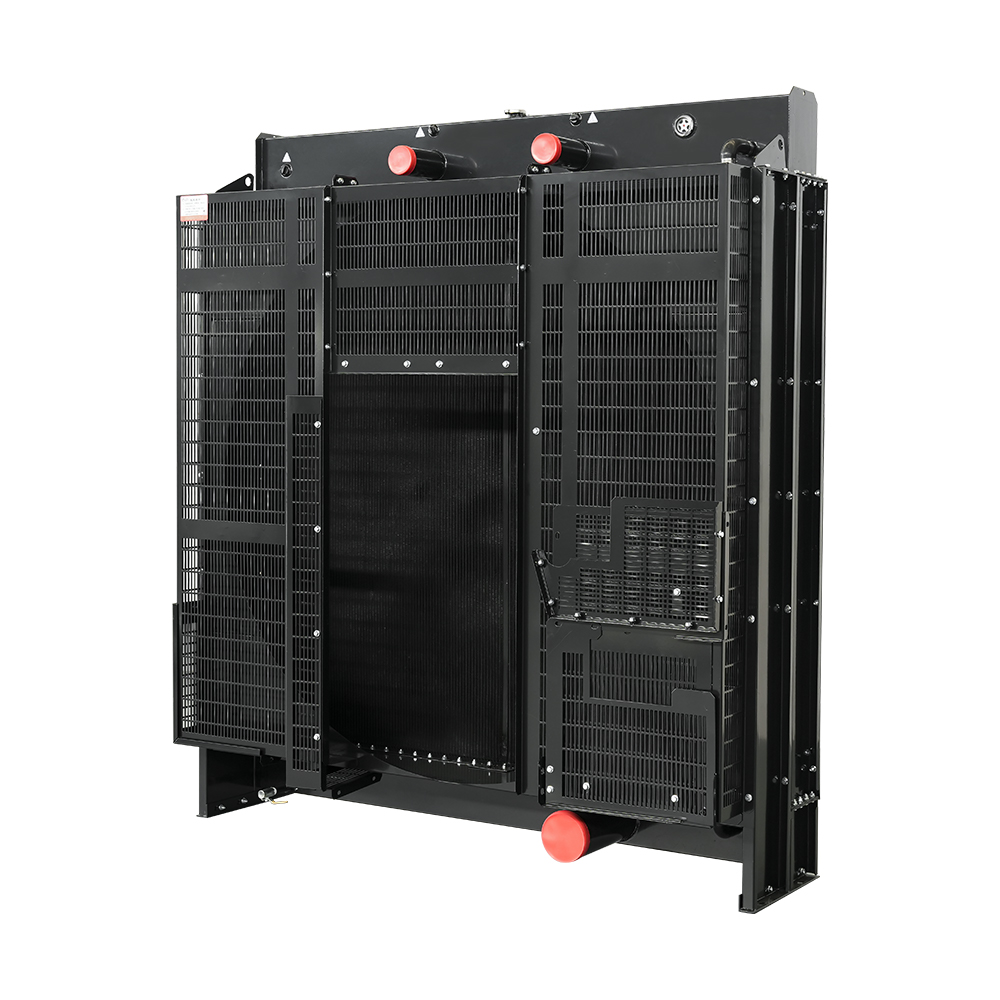

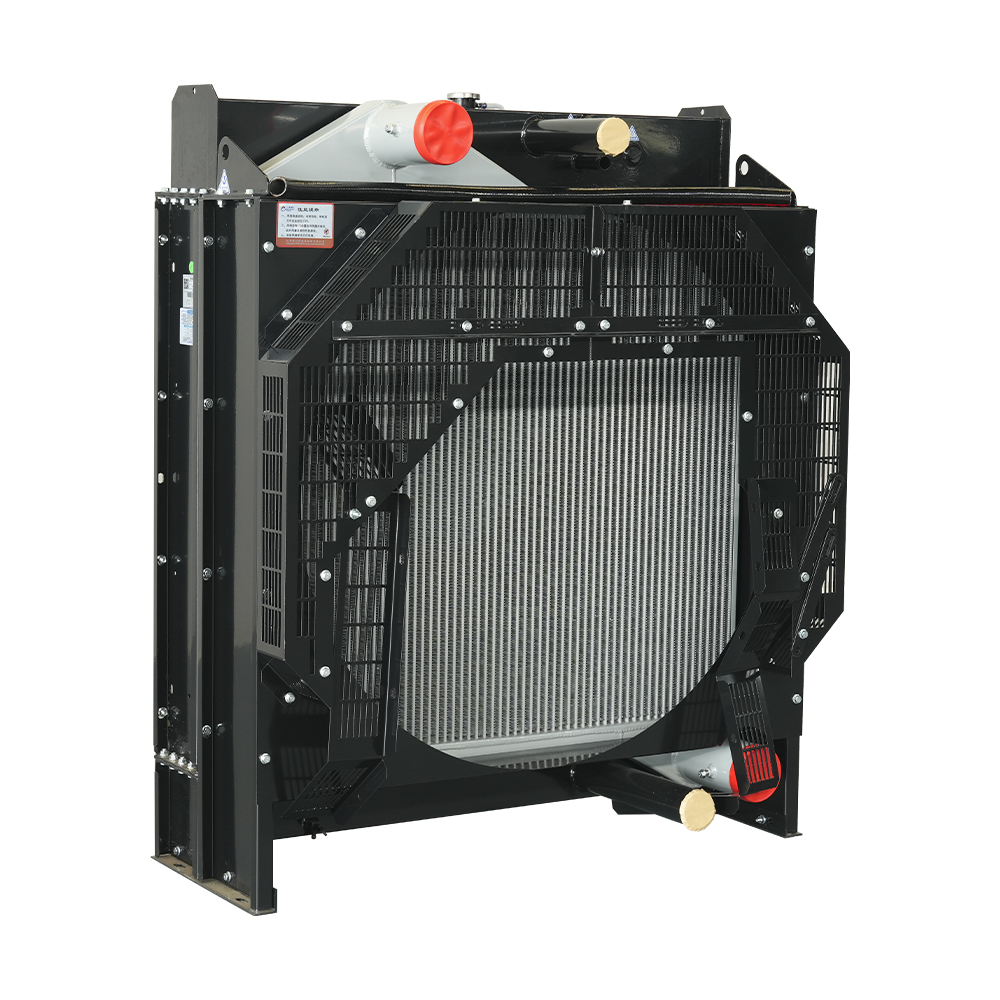

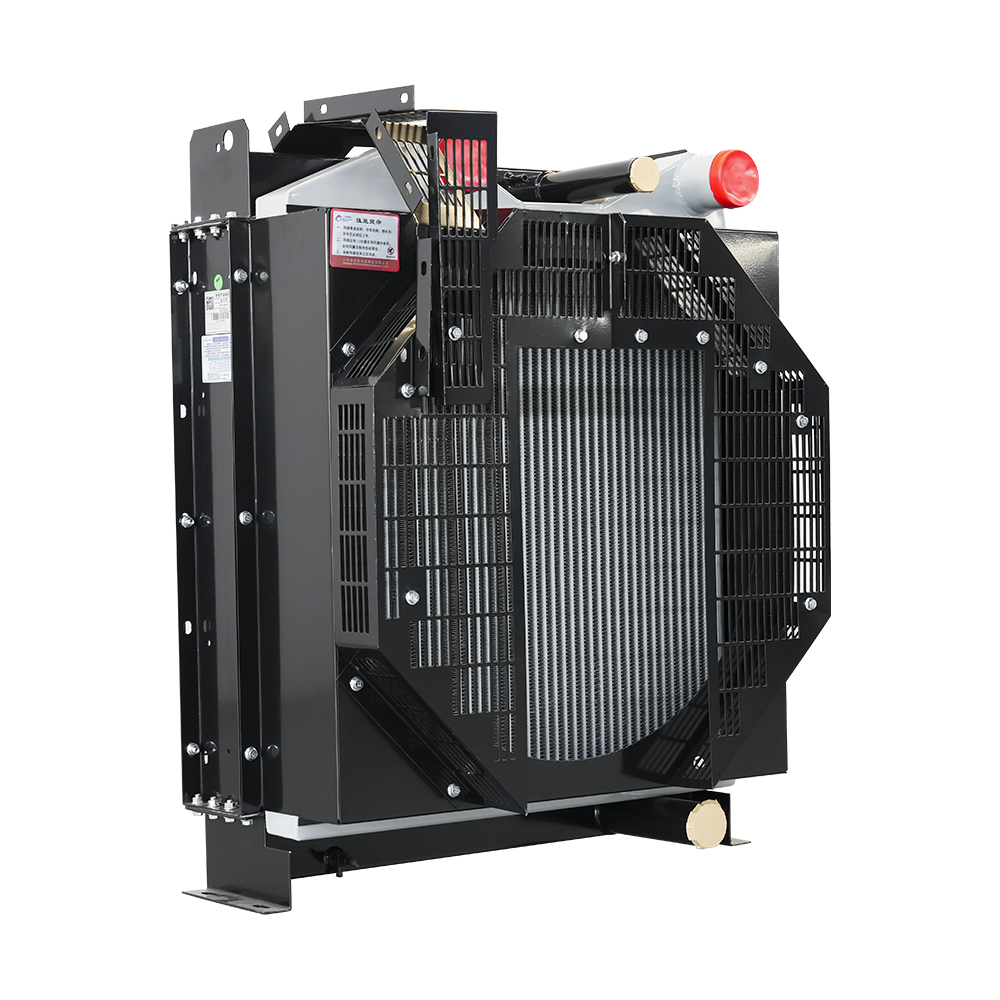

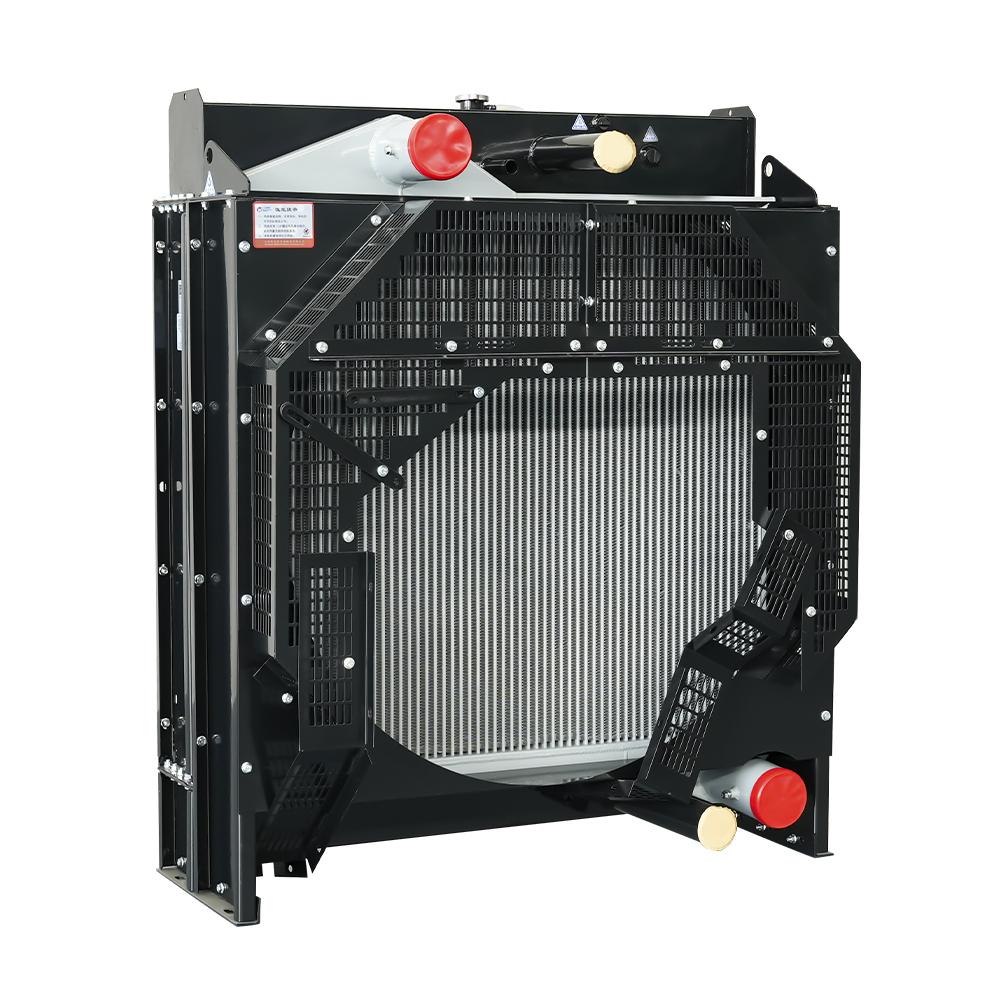

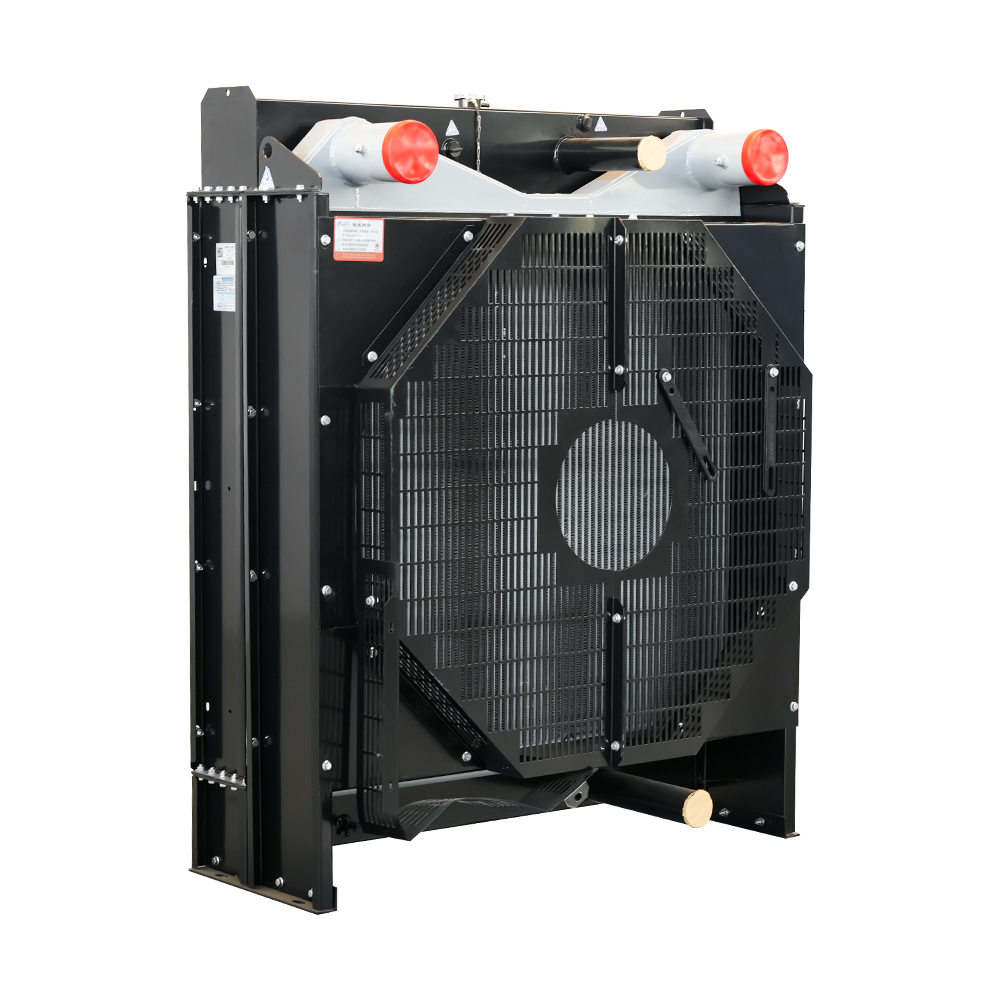

Radiatoare generatoare Cummins: Acoperire completă

Producem și furnizăm radiatoare proiectate cu precizie pt toate serii importante de motoare Cummins — de la unități compacte din seria B la platforme QSK de clasa megawați. Fiecare radiator este proiectat pentru a se potrivi cu profilul specific de respingere a căldurii, configurația circuitului de răcire și cerințele de instalare ale modelului de motor țintă. Mai jos este o prezentare generală serie cu serie pentru a vă ajuta să identificați soluția de răcire potrivită.

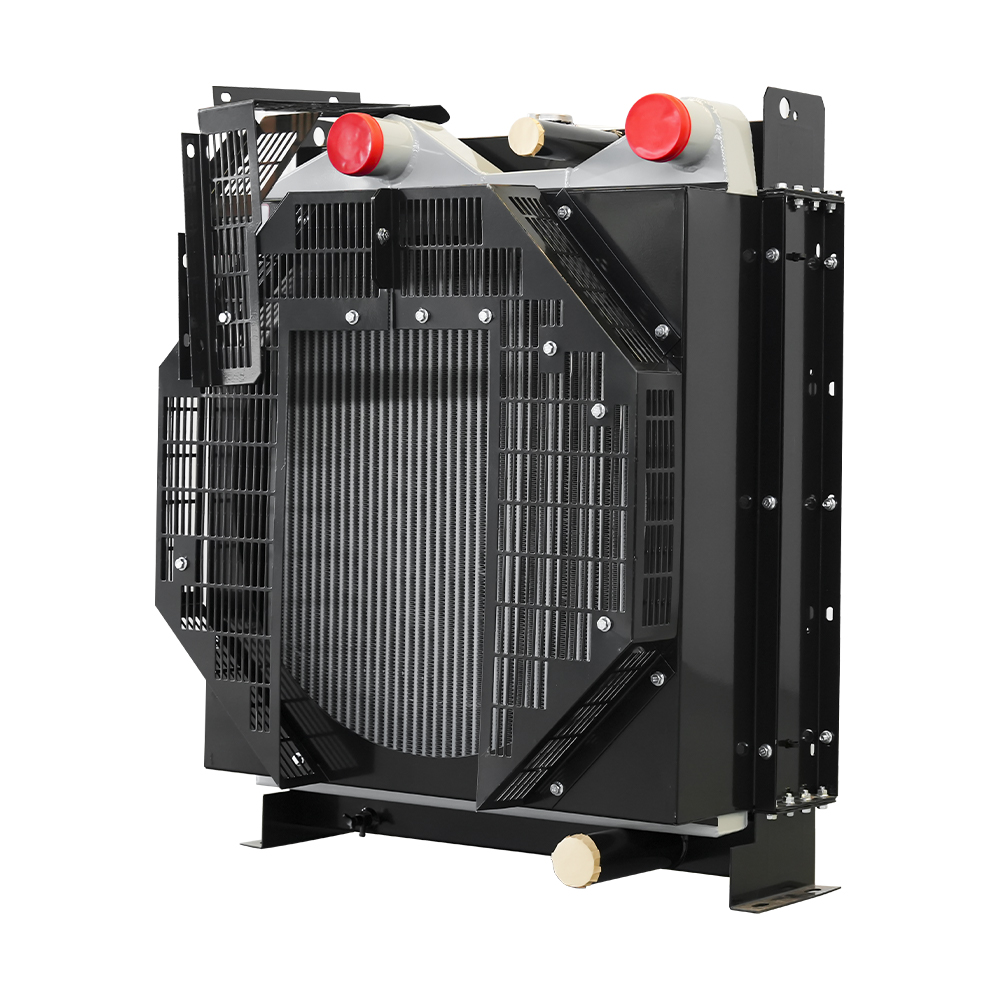

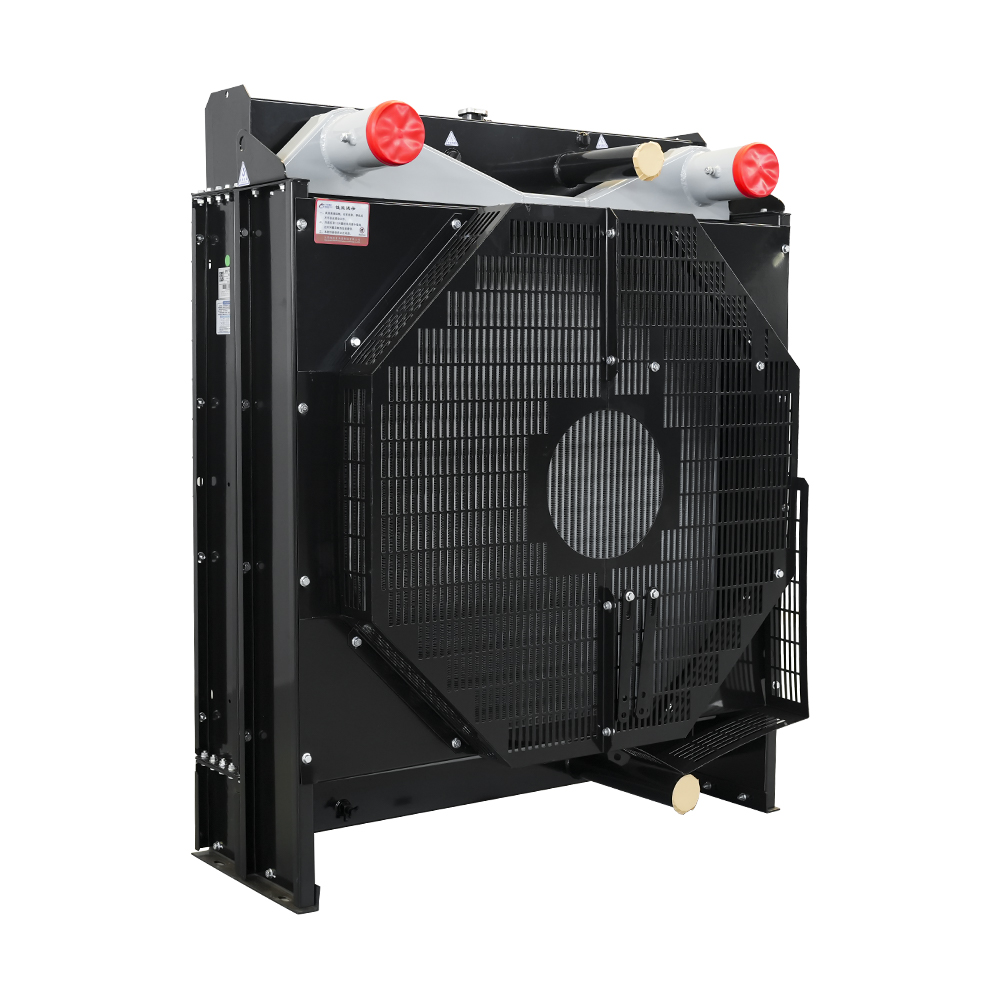

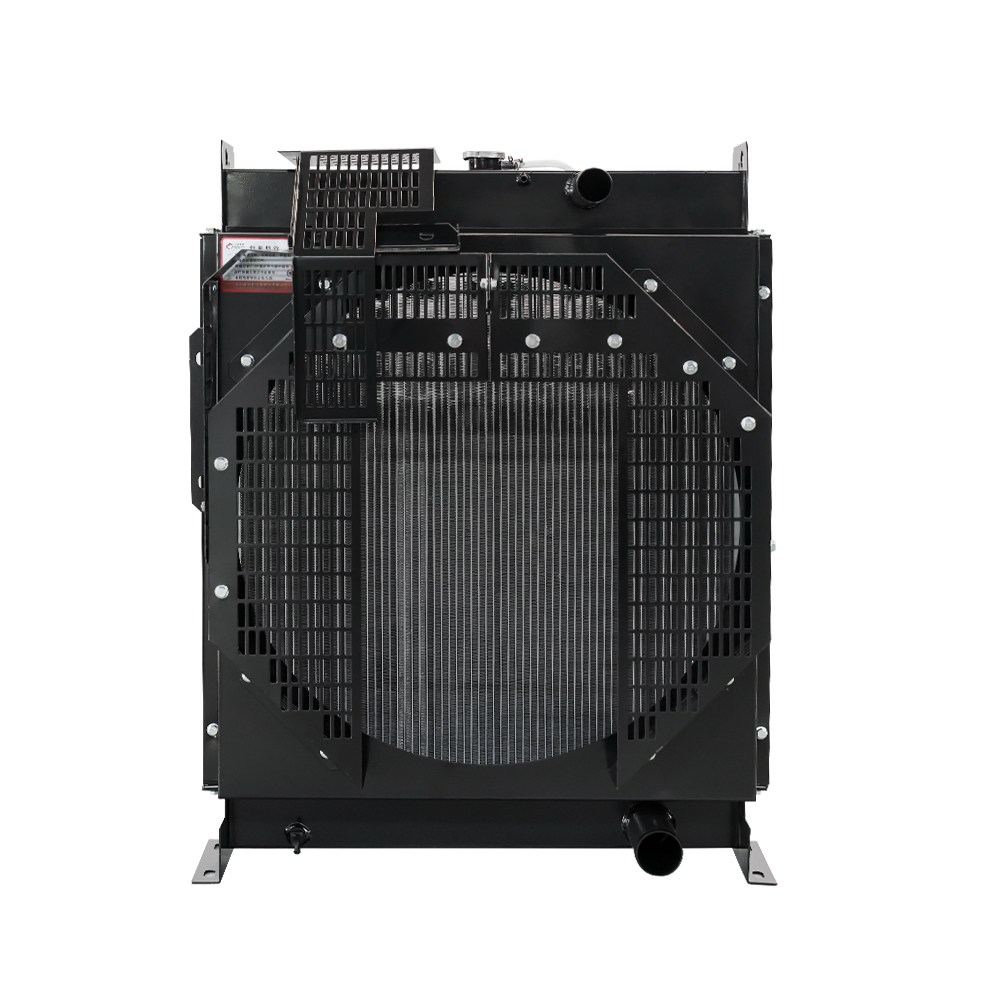

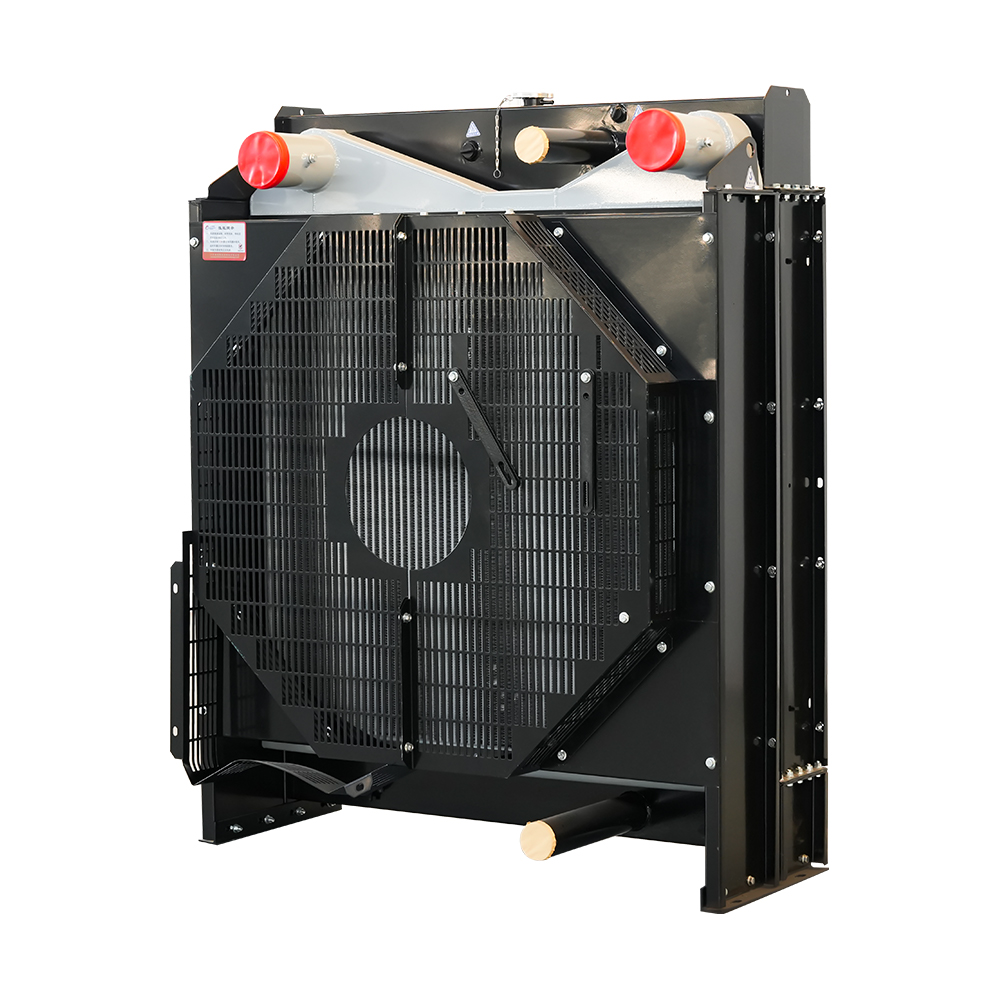

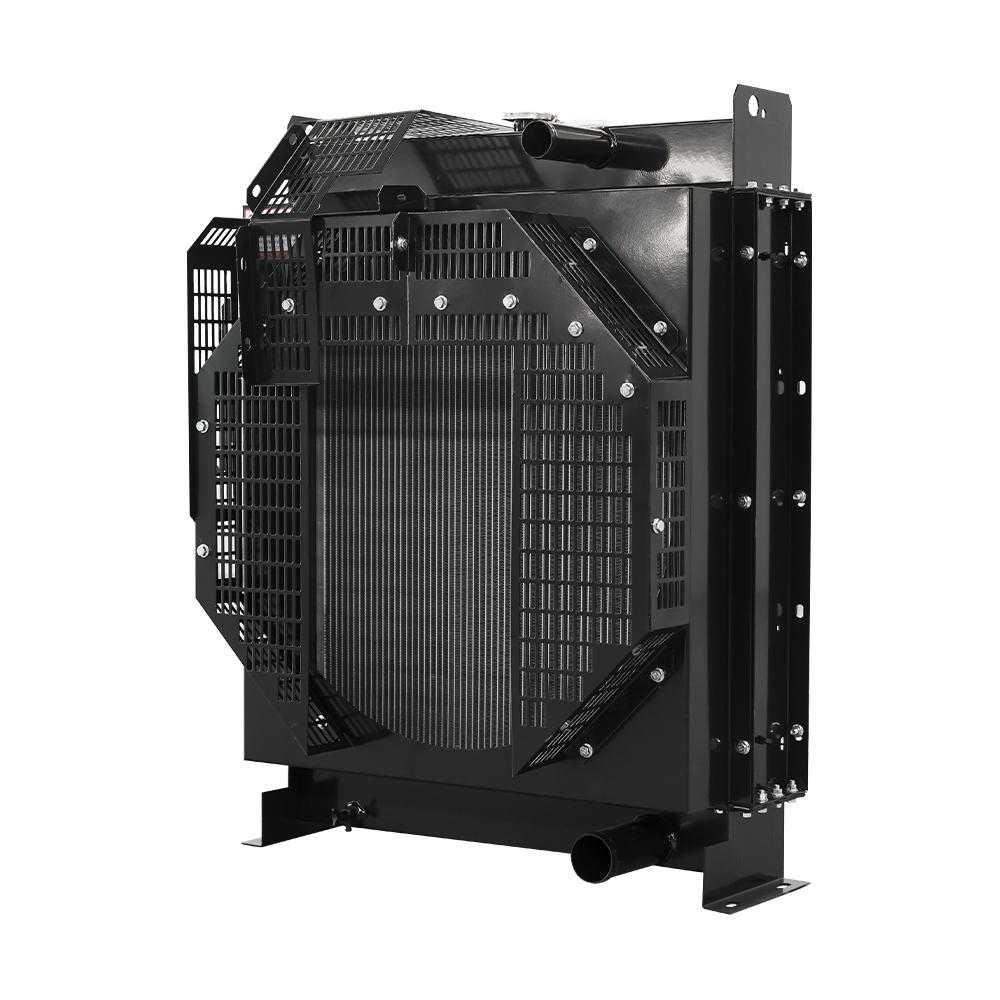

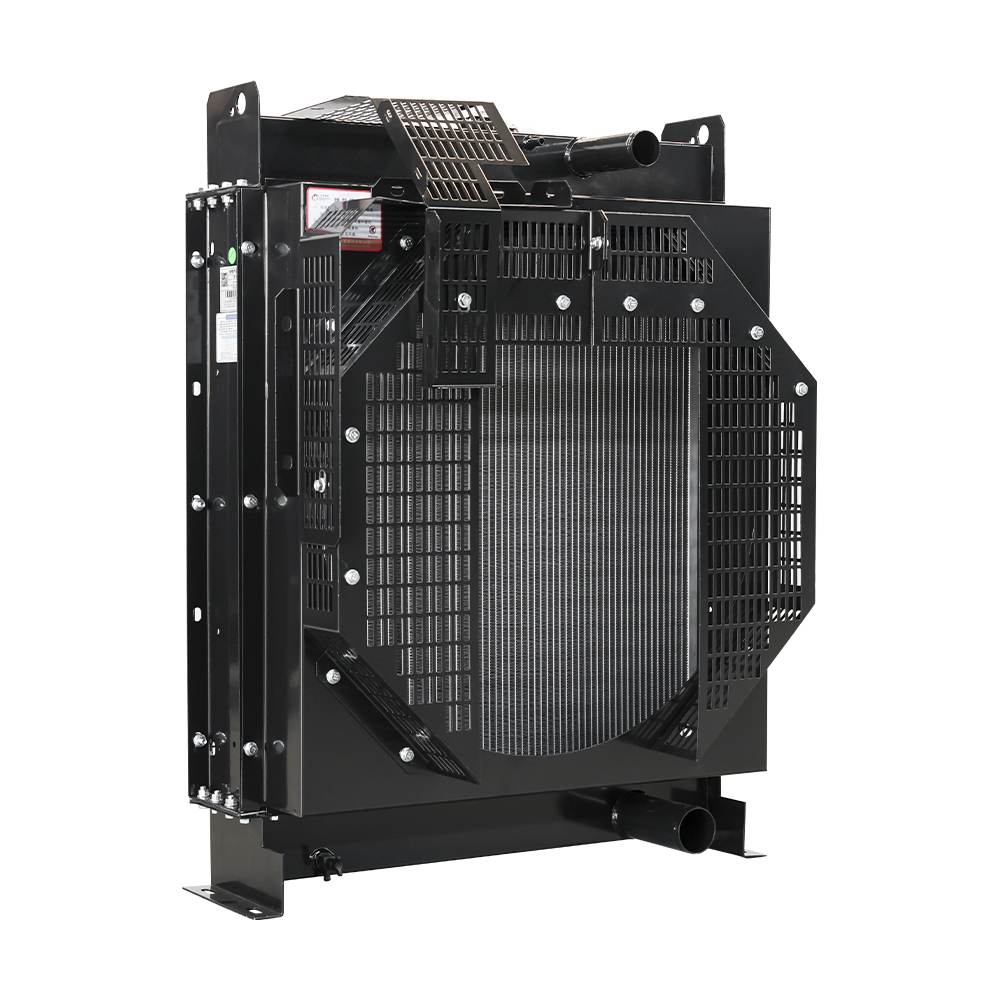

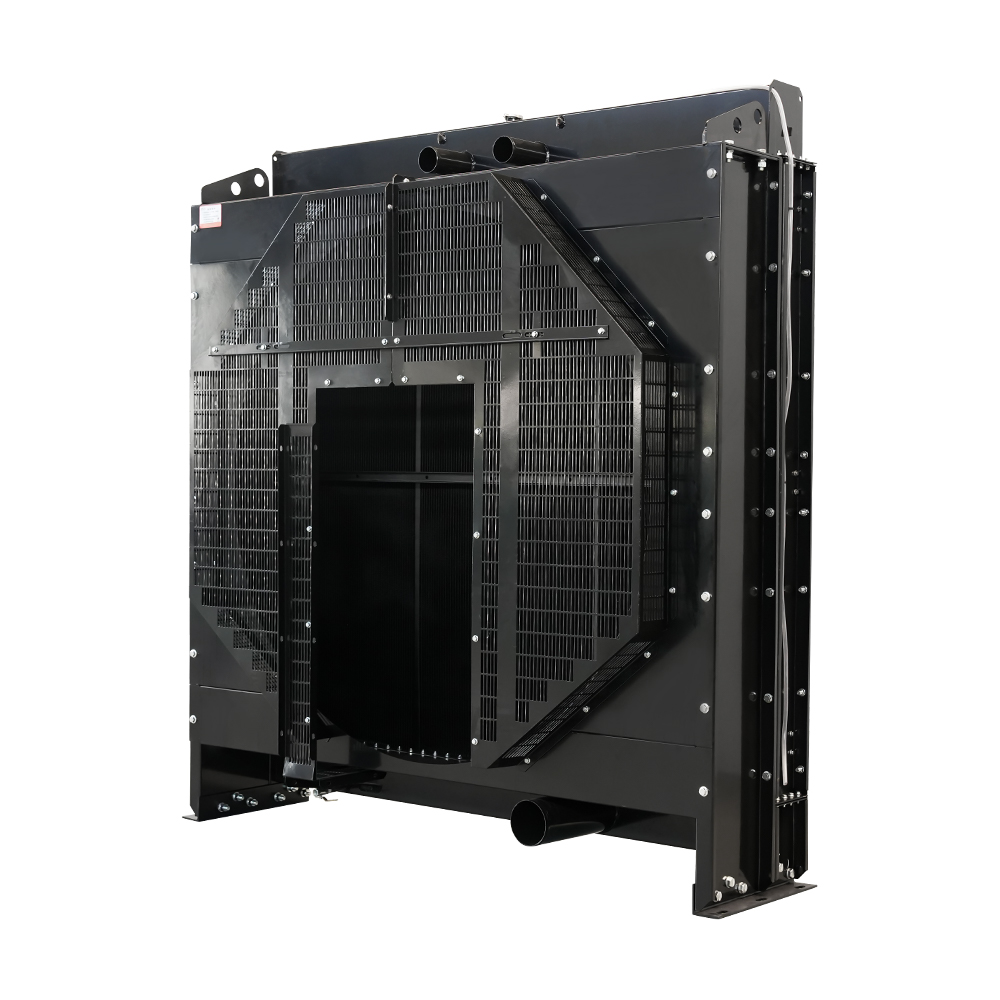

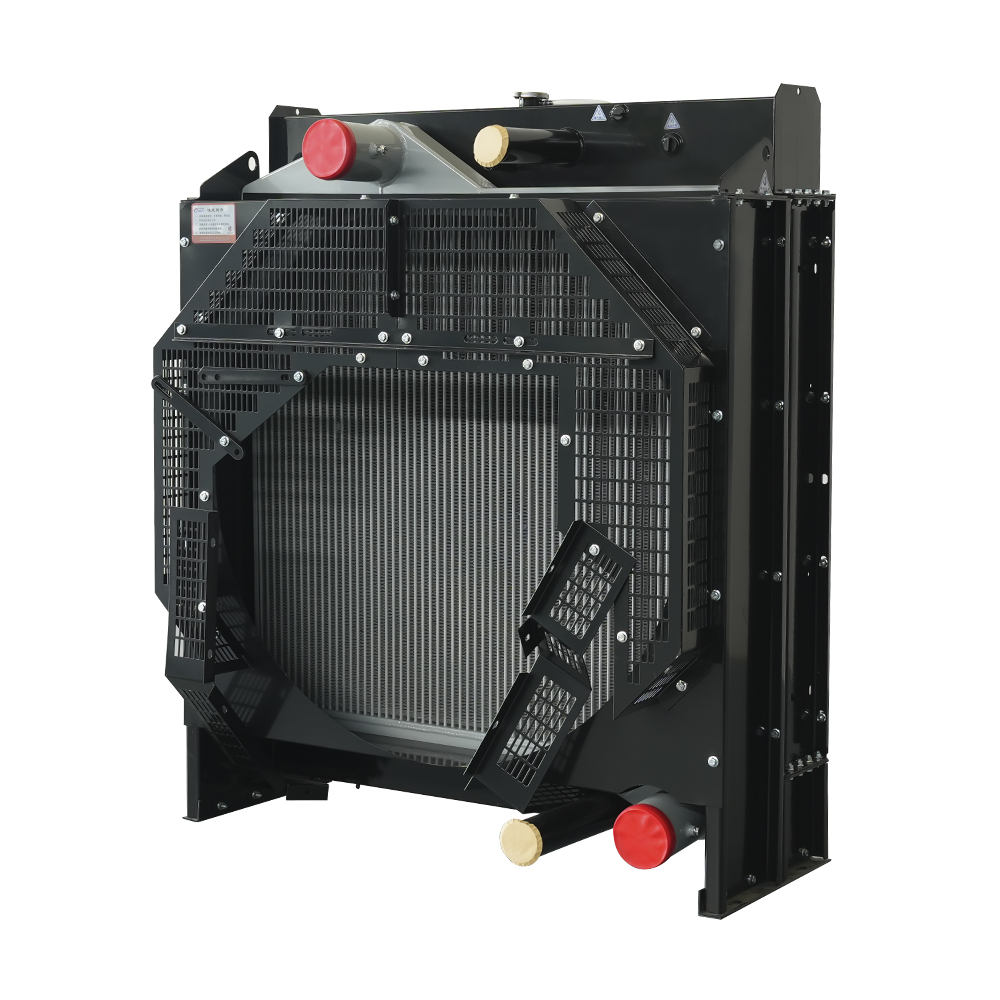

Seria B și Seria C — 17 până la 275 kVA

Seria B (4BT, 4BTA, 6BTA, 6BTAA) și Seria C (6CTA, 6CTAA) sunt printre cele mai utilizate motoare Cummins în grupurile electrogene comerciale. Radiatoarele din seria B folosesc de obicei configurații de ventilatoare montate pe motor, acţionate de curea cu miez de aluminiu sau cupru-alamă. Motoarele din seria C introduc postrăcire turbo, necesitând radiatoare cu secțiuni integrate de răcire a aerului de încărcare (CAC). sau un miez separat de răcire ulterioară.

Factorii cheie de selecție pentru această gamă includ compatibilitatea cu diametrul ventilatorului, dimensiunea conexiunii rezervorului de sus și rezervorului de jos și dacă instalația este deschisă sau închisă cu baldachin. Variante acționate de motor (la distanță) sunt disponibile pentru implementări în interior sau containere în care direcționarea fluxului de aer trebuie să fie separată de compartimentul motorului.

Modele acoperite: 4BT3.9-G2, 4BTA, 4BTA3.9-G13, 6BTA, 6BTAA, 6CTA, 6CTAA, 6CTAA8.3-G9 și variante cu motor.

Seria F și seria Z — Platforme compacte și modulare

Seria F (F2.8) este proiectată pentru aplicații ușoare și de închiriere de grupuri electrogene unde amprentă compactă și implementare rapidă sunt prioritati. Pachetul său de radiatoare este limitat dimensional, ceea ce face ca dimensionarea precisă a miezului și potrivirea carcasei să fie critice pentru a evita pierderile de recirculare.

Motoarele din seria Z (6ZTAA13) alimentează grupuri electrogene de 400–550 kVA și prezintă sarcini mai mari de respingere a căldurii care necesită miezuri de radiator de format mai mare cu adâncime extinsă a aripioarelor . Sunt disponibile atât configurații cu ventilator, cât și cu motor. Radiatorul cu motor 6ZTAA13-G4-D, de exemplu, are un plic de 1575 × 1286 × 1135 mm și Suprafață de disipare a căldurii de 152 m² .

Modele acoperite: F2.8-G3, 6ZTAA13-G3, 6ZTAA13-G4, 6ZTAA13-G4-D.

Seria L — 6LTAA9.5 (275–400 kVA)

Seria de motoare 6LTAA9.5 are o configurație turbo și postrăcire care produce a cerere de răcire cu dublu circuit : răcire cu apă a mantalei și un circuit separat de aer de încărcare la temperatură joasă. Radiatoarele pentru această serie trebuie să furnizeze o zonă de miez suficientă pentru ambele circuite, fără a depăși constrângerile anvelopei de montare.

Radiatorul cu ventilator 6LTAA9.5-G1 atinge o zonă de disipare a căldurii de 74,9 m² , în timp ce versiunea cu motor extinde acest lucru la 93,3 m² — potrivit pentru instalații cu mediu ambiental ridicat sau cu altitudine redusă.

Modele acoperite: 6LTAA, 6LTAA9.5-G1, 6LTAA9.5-G1-D.

Seria N — NTA855 și NTAA855 (350–500 kVA)

Motoarele din seria N (NTA855, NTAA855) sunt niște cai de lucru dovediți cu cursă lungă, cu volume substanțiale de debit de lichid de răcire. Caloriferele lor se caracterizează prin diametre mari ale ventilatorului (Φ850–Φ950mm) și capacitate mare de apă (30–65 L) , esențial pentru o reglare termică stabilă în regim de putere de primă continuă.

Pentru aplicațiile care necesită instalare de la distanță - cum ar fi grupurile electrogene containerizate sau camerele generatoarelor - sunt disponibile configurații de rezervor de apă orizontale acționate de motor (tip WS), permițând poziționării radiatorului la zeci de metri de motor. Dimensiunea conductei și înălțimea statică trebuie calculate cu atenție pentru a rămâne în limita capacității de presiune a pompei de răcire a motorului.

Modele acoperite: N855-DM, NTA855-G1/G1A/G2A/G4/P500, NTAA855-G7/G7A/G7A-D.

Seria KTA19 — 400–700 kVA

Motoarele KTA19 și KTAA19 sunt unități cu postrăcire cu turbocompresor de mare putere, cu încărcături semnificative de căldură intercooler necesită management dedicat. Radiatoarele acționate de ventilator din această serie utilizează diametre ale ventilatorului de până la Φ1150 mm și realizează zone de disipare a căldurii variind de la 57,3 m² (KTA19-G4) până la 212,4 m² (KTAA19-G5) , in functie de varianta.

Pentru aplicațiile cu pompa de putere principală (KTA19-P600 până la P840), ansamblurile de radiatoare cu rezervor de apă de la distanță și orizontale oferă flexibilitate de instalare, menținând în același timp capacitatea termică completă. Opțiunile de schimbător de căldură (înveliș și tub) sunt, de asemenea, disponibile pentru sistemele de răcire cu buclă închisă.

Modele acoperite: KTA19-G4/G8/P750/P840, KTAA19-G5/G7/G7-8/P818, plus variante de tip telecomandă WS și HBJ.

Seria KTA38 — 800–1400 kVA

Seria KTA38 reprezintă una dintre cele mai solicitante provocări termice ale Cummins în gama sub-megawați. Respingerea totală a căldurii la sarcină maximă se poate apropia 800–1000 kW , necesitând ansambluri de radiatoare cu diametre ale ventilatorului de până la Φ1556mm și zone de disipare a căldurii care ating 233,9 m² (KTA38-G9) .

Sunt stocate atât configurațiile cu ventilator, cât și cu motor. Pentru centrele de date, site-urile miniere și instalațiile de petrol și gaze în care grupurile electrogene sunt instalate în interior, radiatoare orizontale cu rezervor de apă la distanță (tip WS) și schimbătoarele de căldură cu plăci (tip HBJ) asigură capacitatea termică necesară cu amplasare flexibilă la distanță - până la o separare de mai mulți metri de motor.

Modele acoperite: KTA38-G(G2)/G2A/G5/G9, KTAA38-G9A, plus variante de la distanță WS și HBJ și schimbător de căldură.

Seria QSK — 1000 kW până la 4500 kW

Platforma QSK (QSK19, QSK23, QSK50, QSK60) alimentează grupuri electrogene de mare capacitate și esențiale pentru misiune din spitale, centre de date, fabrici miniere și platforme offshore. La această scară, rejecția totală de căldură poate depăși 2–4 MW pe unitate , făcând proiectarea sistemului de răcire un exercițiu de inginerie la nivel de proiect.

Radiatoarele pentru motoarele QSK sunt cele mai mari din portofoliul nostru Cummins. Radiatorul QSK60-G8-P, de exemplu, are a Plic de 2714 × 2619 × 1205 mm, capacitate de apă de 315,5 L și zonă de disipare a căldurii de 570,7 m² — făcându-l unul dintre cele mai intense radiatoare cu o singură unitate din punct de vedere termic în aplicațiile de grup electrogen. Sunt disponibile configurații de acționare cu patru motoare pentru un flux de aer maxim și o redundanță de fiabilitate.

Modele acoperite: QSK19-G4/G11, QSK23-G3, QSK50-G17, QSK60-G4-P/G8-P/G23-P, QST30-G4, K50N-G10.

Seria QSB / QSL / QSX / QSZ — Platformă QS (30–900 kVA)

Platforma QS (Quantum System) acoperă un spectru larg de putere prin motoare guvernate electronic, compatibile cu emisiile. Sistemele lor integrate de management al combustibilului și termic au adesea ca rezultat temperaturi mai ridicate ale aerului de încărcare și cerințe mai precise de temperatură a lichidului de răcire comparativ cu predecesorii mecanici.

• QSB7-G5: Diametru ventilator Φ900mm, zonă de disipare a căldurii de 73 m² — potrivit pentru grupuri electrogene din clasa 200 kVA.
• QSL8.9-G4 / QSL9-G7: Platforma medie L9; atât opțiuni cu ventilator, cât și cu motor, cu o zonă de disipare de 78,8–88,7 m².
• QSX15-G8: Platformă X15 de mare putere; Suprafață de disipare de 115,3 m², diametrul ventilatorului Φ1155mm.
• QSZ13-G2/G3/G7/G310: Platforma Z13 acoperind 450–600 kVA; zona de disipare a căldurii 106,5–129,5 m².

Toate radiatoarele din seria QS sunt proiectate cu specificații de bază optimizate pentru motor limite certificate de temperatură a lichidului de răcire , asigurând că conformitatea este menținută fără derating în condiții ambientale nominale.

Seria VTA — Configurație V de ieșire mare (500–1200 kVA)

Arhitectura V-block a motorului VTA28 creează cerințe specifice de distribuție a lichidului de răcire. Radiatoarele trebuie să livreze flux simetric pe ambele maluri de cilindri pentru a preveni dezechilibrul termic. Radiatoarele VTA28-G5 și VTA28-G6 au diametre ale ventilatorului de Φ1260–Φ1460mm și zone de disipare a căldurii de 175,3 m² , cu miezuri adânci pentru a gestiona încărcăturile de căldură combinate cu apa și răcitorul de ulei, caracteristice motoarelor în V mari.

Modele acoperite: VTA28-G5, VTA28-G6.

Seria MTA — Soluții de răcire marine

Grupurile electrogene marine bazate pe motoare MTA (Marine Turbocharged Aftercooled) funcționează în medii în care radiatoarele tradiționale răcite cu aer nu sunt practice. Radiatoarele noastre MTA sunt proiectate ca schimbătoare de căldură de apă cu manta răcit cu apă de mare sau circuite cu apă brută. Opțiunile de materiale includ fascicule de tuburi de cupronichel pentru rezistență la apă sărată și elemente de titan pentru medii offshore agresive.

Debitul corect de apă de mare și dimensionarea filtrelor sunt esențiale pentru a menține suprafețele curate de transfer de căldură. Toate modelele de schimbătoare de căldură MTA respectă cerințele supapelor termostatice necesare previne stivuirea umedă și condensul în timpul funcționării cu sarcină redusă.

Modele acoperite: MTAII-G2A, MTAAII-G3.

Seria QSNT — Platforme de gaz natural și bi-combustibil

Grupurile electrogene Cummins alimentate cu gaz de pe platforma QSNT prezintă a profil termic de ardere diferit în comparație cu omologii diesel, funcționând de obicei la temperaturi mai ridicate ale aerului de alimentare. Radiatoarele QSNT încorporează secțiuni de postrăcire la temperatură scăzută pentru a suprima detonația menținând în același timp puterea de ieșire în diferite compoziții de combustibil.

Unitățile QSNT-G3 și QSNT-G4X acoperă diametre ale ventilatorului de până la Φ945 mm cu zone de disipare a căldurii de 69,5–139,8 m². Variantele de schimbător de căldură cu plăci la distanță (HGPBJ) sunt disponibile pentru instalațiile în care radiatorul trebuie decuplat de carcasa grupului electrogen.

Modele acoperite: Tipul de la distanță QSNT-G3, QSNT-G4X, QSNT-G3 HGPBJ.

Cum să alegi radiatorul Cummins potrivit

Pentru a confirma specificația corectă a radiatorului pentru proiectul dvs., sunt necesare următoarele informații:

1. Modelul motorului și numărul modelului grupului electrogen (de exemplu, KTA19-G8, QSX15-G8) - aceasta determină datele de respingere a căldurii de bază și dimensiunile conexiunii.
2. Tip de instalare — locație deschisă, acoperită cu baldachin, containerizat sau amplasare la distanță — determină dacă se aplică o configurație acționată de ventilator sau de motor.
3. Temperatura și altitudinea ambiantă a amplasamentului — ambii factori afectează capacitatea radiatorului și pot necesita compensarea reducerii prin suprafață de miez mai mare sau putere suplimentară a ventilatorului.
4. Ciclu de funcționare — putere principală, continuă, standby de urgență — influențează marja termică necesară în proiectare.
5. Cerințe speciale de mediu — expunerea la coastă/la apă sărată, la temperatură înaltă în deșert sau marină offshore — determină specificațiile materialelor și ale tratamentului de suprafață.

Echipa noastră de ingineri poate compara modelul dvs. de motor cu baza noastră de date de producție completă și poate recomanda configurația optimă a radiatorului. Dimensiuni personalizate, conexiuni non-standard și cerințe de înlocuire OEM sunt toate în domeniul nostru de aplicare standard.
